鋼鐵在熱處理過程中的轉變主要有二類∶

1. 在較高溫度范圍的轉變是擴散型的，即通過單個原子的獨立無規(guī)則運動，改變組織結構，其轉變產(chǎn)物稱之為珠光體，強度低，塑性好;

2. 鋼從高溫激冷到低溫（Ms溫度以下）的轉變是切變型的。即原子陣列式地規(guī)則移動，不發(fā)生擴散，其轉變產(chǎn)物稱為馬氏體，它具有高強度，但很脆，一般通過回火進行調(diào)質(zhì);

介于上述二者之間，在中間溫度范圍的轉變;以其發(fā)現(xiàn)者貝茵（Bain）命名稱為貝氏體相變，具有貝氏體組織的鋼叫貝氏體鋼。要獲得高屈服強度、高韌性、高加工硬化能力、高耐磨性的貝氏體組織，鋼的含碳量應控制在0.75%左右，等溫轉變溫度不能高于330℃。

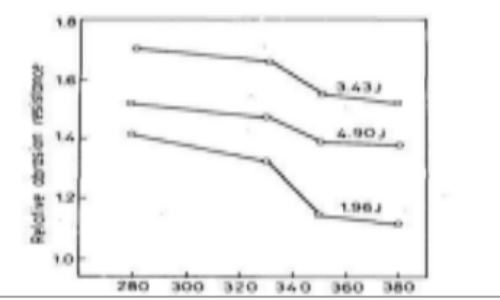

不同沖擊能量作用下貝氏體組織耐磨性與等溫溫度的關系

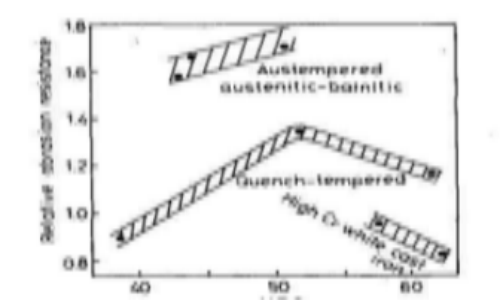

                                                    貝氏體組織及其淬回火組織沖擊磨損耐磨性與其原始硬度關系

KNM60合金襯板的合金耐磨層的化學成分中碳含量達0.65～0.75%，鉻含量高達25～40%，其金相組織中Cr7C3碳化物的體積分數(shù)達到50%以上，宏觀硬度為HRC56～65，碳化鉻的硬度為HV1400～1800，具有貝氏體組織，有很高的屈服強度、韌性與加工硬化能力，在高應力二體磨損及高能量沖擊磨料磨損條件下耐磨性十分優(yōu)異，是抵抗強烈沖擊等高應力磨料磨損的理想材料。
